1. 电气参数
   1. 电气指数



序号	类别	规       格
1.	主板	X11DAI-N
	C P U	金牌6154*2颗  或者 金牌6248R *2颗
	内  存	128GB DDR4  或者 256G DDR4
	显  卡	GT730 4G
	系统盘	三星980 SSD 1T *1块
	储存	16TB企业级*1块 或者 16TB企业级*3块（raid 5）

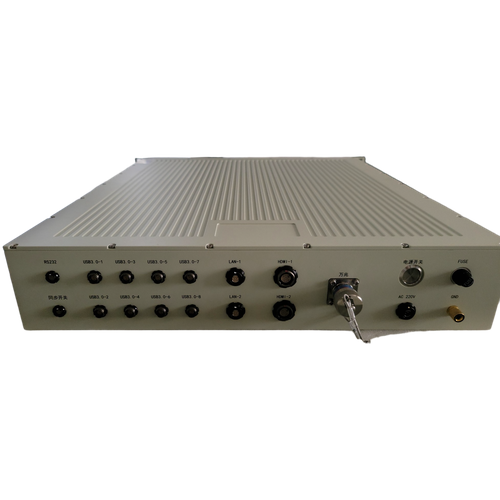

	航插入接口	后面板：2个 HDMI航插输出； 后面板：1个同步开关航插输出; 后面板：8个 USB3.0航插输出;  后面板：1个 RS232航插输出； 后面板：1个 交流220V航插输入； 后面板：2个千兆网口航插输出； 后面板：1个万兆光口航插输出; 前面板2个 USB3.0标准接口；
	电源	AC220V   800w冗余电源直流输入
	系统	预装银河麒麟v10测试版



1. 2. 物理参数

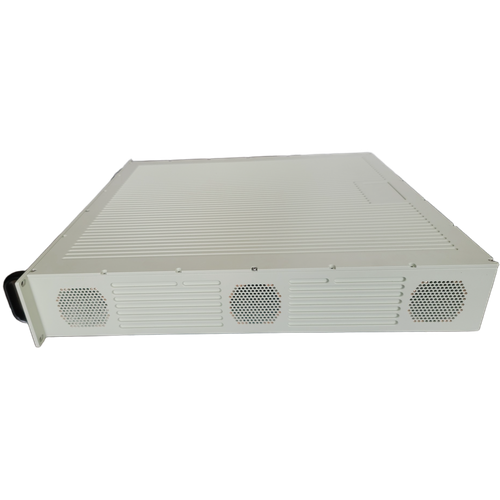

加固服务器机箱采用铝合金结构，内部电源输入口装有电磁滤波器一个，有效过滤电磁，左右侧板进出风孔有屏蔽装置防止电磁泄露；装有大功率风扇确保机子散热良好；标准上架车载安装；机箱高度2U，深度约为≤500mm；颜色:冰灰色（GY09）。加固服务器总机功耗：≤500W。电源采用航插设计，避免无意触碰导致加固存储服务器意外断电。

序号	技术指标	规格
1	结构方式	2U上架服务器
2	体积(mm)	482.6*500*88mm
3	重量	约15KG
4	颜色	冰灰色（GY09）
5	包装	航空箱



1. 3. 环境指标

因环境指标需要设备采用铝合金铣制成型坚固、散热快，电连接器采用专业军用航插连接、有效防止信号泄露、干扰等特点，内部电路板采用了三防工艺喷涂处理。加固存储服务器内部所有对盐雾，潮热和霉菌敏感的暴露表面，如电路元件，电路元件的 支撑表面、互连线、锡焊接处全部涂覆三防涂料。



环境指标：（装机柜内整机测试，标准：GJB1621.7A）

温度满足：

序号	项目	规格
1	工作温度	-10℃～+55℃
2	储存温度	-30℃～+70℃



湿热满足:

温度℃	相对湿度 %	试验周期（每周期24小）时）
（30℃～60℃）	95%±3	10



冲击满足:

在车辆正常行驶产生的冲击条件下，装备电性能、结构不被破坏。符合GJB367A-2001中3.10.3.2汽车、方舱设备冲击要求。

振动满足:

在运输、行进过程产生的振动条件下，装备电性能、结构不被破坏，符合GJB367A-2001中3.10.3.1汽车、方舱类设备的振动环境要求。



电磁兼容设计满足（全航插设计保障）:

加固上架服务器设备设计满足GJB151B-2013测试项目；

加固上架服务器电磁兼容测试项目包括 ：陆军5项，适应范围陆军地面。



三防设计满足：

加固上架服务器内部所有对盐雾，潮热和霉菌敏感的暴露表面，如电路元件，电路元件的 支撑表面、互连线、锡焊接处全部涂覆三防涂料。实验条件采用加固服务器边角料进行盐雾，潮热和霉菌实验。如果整机做实验请提前说明。整机做实验需备用一台整机测试。霉菌实验一般周期是28天，具体实验提供实验大纲，以实验大纲为准。设备的霉菌实验按GJB150.10A-2009《军用装备实验环境实验方法震动实验》,设备的盐雾实验按GJB150.11A-2009《军用装备实验环境实验方法震动实验》规定的方法进行。

全性设计满足：

安全设计符合GJB367A-2001和GJB663-89的相关要求。



互换性满足：

设计与制造贯彻“三化”原则，凡属设备中同型号元器件和零部件，均应能互换。

运输性满足：

1）产品应能适应公路、铁路和水路的运输要求；

2）运输过程中要采取适当的防护措施，如防振、防火、防雨、保密及加固等；

3）按照《GJB 322A-98》中相应的要求执行。
